Типы ИБП Powerman, разновидности, плюсы и минусы

Торговая марка Powerman принадлежит торгово-промышленной группе компаний «Тайпит», основанной в 1991 году. Являясь эксклюзивным дистрибьютором таких торговых марок, как Chairman, InWin, Konner, PowerMan, HEBA, компания «Тайпит» наработала огромный опыт в продажах оборудования защиты энергоснабжения. Через семь лет плодотворной и успешной работы была создана собственная торговая марка Powerman.

Прежде, чем рассказать про ремонт Powerman, расскажу подроднее об устройстве источников бесперебойного питания, их типах и марках, выпускаемых под брендом Powerman.

И, так источники бесперебойного питания делятся на три основных типа: оффлайн ИБП (off-line, Standby, back ups или резервные), линейно-интерактивные ИБП (line interactive), ИБП двойного преобразования (онлайн, online). Не смотря на это производители иногда выделяют еще два типа источников бесперебойного питания: феррорезонансный ИБП - является разновидностью линейно-интерактивного ИБП, ИБП с дельта-преобразованием (Delta conversion) – по сути тот же самый online ИБП, но имеющий ряд своих особенностей.

Компания «Тайпит» в настоящее время выпускает ИБП Powerman двух типов:

1. Линейно-интерактивные – серии Back Pro, Back Pro Plus, Black Star, Black Star Plus, Compact Plus, Dream, Smart Sine, Smart Prof, Optima, Optima Plus, Real Smart. Выпуск ИБП серий Compact Plus, Dream, Optima и Real Smart в настоящее время прекращен.

2. Двойного-преобразования – серии Online, Online Plus

Понимая, малую эффективность ИБП типа оффлайн, компания "Тайпит" решила не выпускать источники бесперебойного питания данного типа.

Давайте подробнее рассмотрим каждый тип ИБП и поймем в чем из плюсы и минусы:

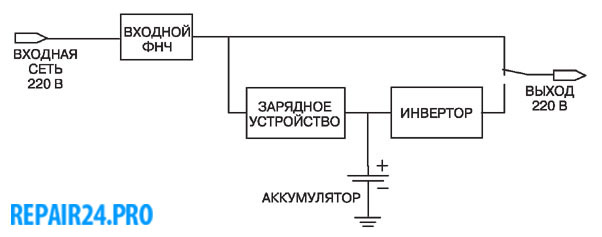

Оффлайн ИБП (off-line, Standby, back ups или резервные)



Самый простой и дешевый тип ИБП. Принцип его действия заключается в том, что при снижении напряжения ниже определенного уровня (180-190В) происходит переключение на питание от батареи. Так же переключение на питание от батарей происходит и при превышении напряжения питающей сети (240-250В). Данный тип источников бесперебойного питания не стабилизирует входной напряжение, а частота и амплитуда на выходе такая же, как и на входе. Фильтрация входного напряжения производится пассивными фильтрами ФНЧ.

Недостатки пассивных или оффлайн ИБП

К недостаткам данного типа ИБП можно отнести: отсутствие стабилизации и хорошей фильтрации входного напряжения; даже при малых изменениях входного напряжение ИБП переходит в режим питания от батарей, тем самым сокращая их срок службы; время перехода на питание от батарей и обратно может составлять от 4-5 до 15 мс, тем самым увеличивая вероятность "зависания" оборудования; большинство ИБП данного типа не в состоянии воспроизвести на выходе (при питании от АКБ) переменное напряжение синусоидальной формы.

Основное применение для данных источников бесперебойного питания служит питание радиоэлектронной аппаратуры не критичной к отключениям в местах с отсутствием сильным помех в питающей сети, при наличии стабильных параметров питающей сети.

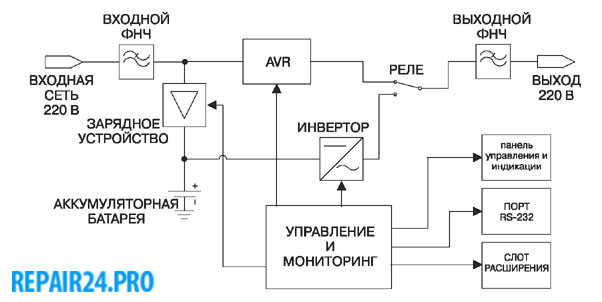

Линейно-интерактивные ИБП (line interactive)



Довольно популярные и средние по стоимости источники бесперебойного питания. Данный тип ИБП имеет в своей схеме автотрансформатор (бустер - от англ. Booster), позволяющий стабилизировать входное переменное напряжение ступенчато, не переходя на питание от встроенных батарей. Также данная система носит название AVR (АВР). Принцип действия АВР заключается в том, что в схеме ИБП есть реле, с помощью которых либо повышается количество витков на входе трансформатора (если напряжение просаживается), либо уменьшается в случаях, когда входное напряжение выше нормы. По сути автотрансформатор может встречаться и в оффлайн ИБП, но для линейно-интерактивных его наличие принципиально! Линейно-интерактивные источники бесперебойного питания, при работе от встроенных батарей, могут иметь на выходе напряжение аппроксимированной синусоиды или полностью синусоидальное. У линейно-интерактивных ИБП Powerman полностью синусоидальным выходным напряжением обладают следующие серии: Real Smart, Smart Sine и Smart Prof. Важно понимать, что линейно-интерактивные ИБП в режиме работы от сети не корректируют частоту входного напряжения, а его фильтрация производится исключительно пассивными фильтрами ФНЧ.

Недостатки линейно-интерактивных ИБП

К недостаткам данного типа ИБП можно отнести: отсутствие плавной регулировки выходного напряжения, отсутствие хорошей фильтрации. Время перехода на питание от встроенной батареи и обратно может составлять до 6 мс, вероятность "зависание" в этот момент оборудования невелика, но все же есть.

Основное применение для данных источников бесперебойного питания служит питание радиоэлектронной аппаратуры в местах с отсутствием сильным помех в питающей сети.

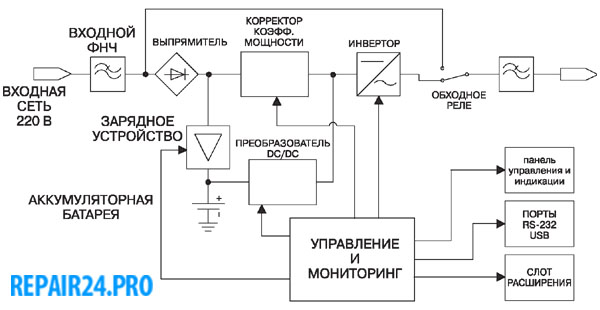

ИБП двойного преобразования (онлайн, online)



Самые дорогой и одновременно самый эффективный тип источников бесперебойного питания. Многие спросят почему данный тип называется "двойного преобразования"? Дело в том, что поступившее на вход напряжение (без разницы какого качества, с помехами оно или без, пониженное или повышенное) ИБП двойного преобразования изначально фильтрует входное переменное напряжение, после чего выпрямитель преобразует его в постоянное, которое питает зарядное устройство и через инвертор преобразуется в переменное напряжение нужной частоты идеальной синусоидальной формы. Источники двойного преобразования обеспечивают максимальную защиту, питаемого оборудования от всех возможных помех электросети: импульсные броски, нестабильная форма переменного напряжения, длительное понижение и повышение напряжения питающей сети. При полном отключении электроэнергии у данного типа ИБП отсутствует время перехода на питание от батарей. ИБП двойного преобразования прекрасно работает с импульсной нелинейной нагрузкой, а так же с трансформаторными блоками питания.


Основное применение источников бесперебойного питания двойного преобразования: питание критичной и ответственной нагрузки в местах с нестабильным электроснабжением, питающее напряжение может иметь нестабильную форму, амплитуду и частоту.
