Серверный блок питания DELTA DPS-830AB. Не стартует.

И, так имеем в ремонте серверный блок питания DELTA DPS-830AB. При подключении его к серверу, сервер не стартует. Необходим ремонт блока питания.

Перед тем, как приступать к ремонту серверного блока питания, необходимо либо найти на плате сигналы: PS_ON, PS_KILL; либо найти описание и распиновку контактов данного блока. К счастью, нам удалось найти полную распиновку контактов, что очень поможет при ремонте блока питания

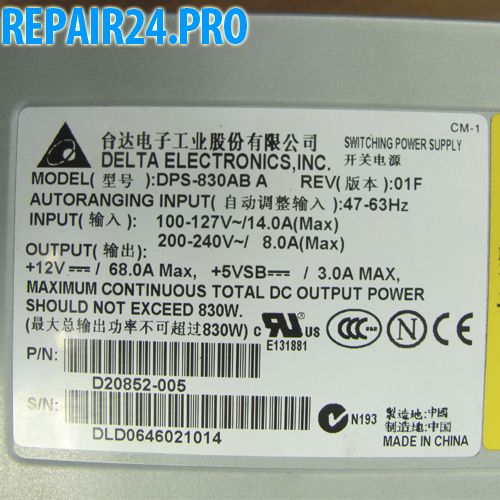

Блок питания DELTA DPS-830AB

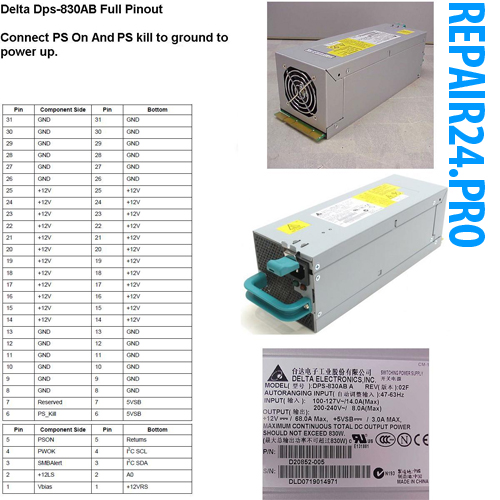

Распиновка контактов DELTA DPS-830AB

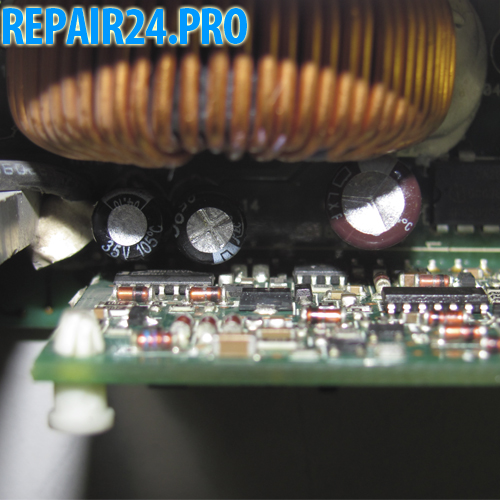

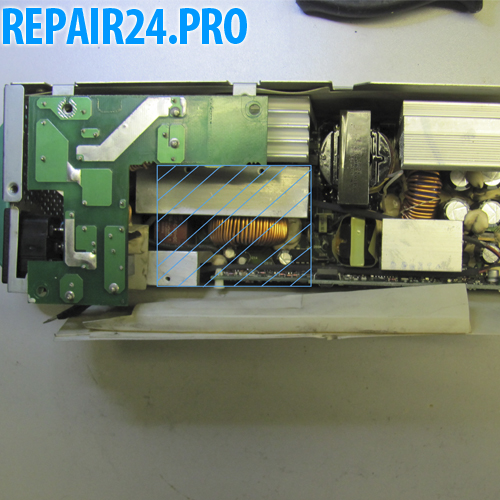

После разбора и внешнего осмотра блока питания показалось подозрительным близкое расположение фильтрующих электролитических конденсаторов к катушке индуктивности, которые находятся под радиатором: C900, С14 и С918 (100мкФх25В, 47мкФх25В, 220мкФх25В)



На вид электролиты выглядят абсолютно новыми. Что же покажет ESR метр? Для измерений характеристик конденсаторов мы используем прибор НВ-12 в режиме измерения ESR.

Прибор НВ-12



Прибор НВ-12 в итоге показал нам большое расхождение по емкости от номинала и высокий ESR. Выход один - замена электролитических конденсаторов на аналогичные.

После замены электролитов, проверяем выполнен ли ремонт блока питания. Для этого подключаем лампочку на 6,3В к шине 5VSB и GROUND, и лампочку 12В к шине +12V и GROUND. Подаем питание 220В к блоку питания и замыкаем выводы: PS_ON, PS_KILL, GROUND. После этого блок питания должен заработать и выдать на клемме необходимые напряжения: 5VSB = 5В, +12V = 12В - о чем будут сигнализировать контрольные лампочки. Для пущей уверенности можно замерить напряжение мультиметром. Мы используем в своей работе мультиметр UNI-T UT61D.

Мультиметр UNI-T UT61D

Замеры показали, что расхождение напряжений от номинальных не превышает 3-5%. На этом ремонт блока питания окончен. Блок питания готов к выдаче.

Если Вы хотите сдать нам в ремонт серверный блок питания, то свяжитесь с нами по телефону или электронной почте. Ознакомиться со стоимостью ремонтных работ Вы можете в соответствующем разделе: Ремонт серверных блоков питания

Авторская статья: Андрей Пироговский
