Замена и ремонт видеовыхода HDMI (замена SCART и RCA)

HDMI

High Definition Multimedia Interface (HDMI) — цифровой интерфейс, разработанный 9 декабря 2002 года, для мультимедиа высокой чёткости, позволяющий передавать цифровые видеоданные высокого разрешения и многоканальные цифровые аудиосигналы с защитой от копирования (англ. High Bandwidth Digital Copy Protection, HDCP). Интерфейс HDMI имеет разрешение 2560 x 1600, 75 Гц. Разъём HDMI обеспечивает цифровое DVI-соединение нескольких устройств с помощью соответствующих кабелей. Основное различие между HDMI и DVI в том, что разъём HDMI меньше по размеру, а также поддерживает передачу многоканальных цифровых аудиосигналов. Является заменой аналоговых стандартов подключения, таких как SCART или RCA. Основателями HDMI являются компании Hitachi, Matsushita Electric Industrial (ныне Panasonic) (Panasonic/National/Technics/Quasar), Philips, Silicon Image, Sony, Thomson (RCA).


Знание технических характеристик HDMI, назначение проводников, их сопротивления, очень помогают в вопросе ремонта HDMI. Поэтому перейдем к технической части вопроса.


Интерфейс HDMI имеет пропускную способность в пределах от 4,9 (HDMI 1.0) до 18 (HDMI 2.0) Гбит/с. Со времен выхода в свет версии 1.0 интерфейс HDMI был выпущен в 10 версиях. Максимальная длина стандартного кабеля HDMI может достигать 10 метров, хотя и возможно увеличение длины до 20-35 метров и более, но с применением как внешних усилителей-повторителей, так и вмонтированных сразу в кабель. Некоторые производители устанавливают ферритовые кольца в начале и в конце кабеля для защиты от помех. Особое внимание следует обратить на то, что усилители (репитеры, эквалайзеры) стоит ставить не на выходе источника сигнала, а именно на входе у панели или телевизора. Для увеличения расстояния передачи также используются так называемые видеосендеры.


Разновидности разъёмов HDMI


Разъёмы HDMI содержат 19+- контактов и чаще всего исполняются в трех форм-факторах: HDMI (Type A) mini-HDMI (Type C) micro-HDMI (Type D)


Устройство кабеля HDMI


Состав кабеля HDMI


1. Внешняя оболочка;
2. Экранирующая оплётка из проволок с дополнительной медной неизолированной жилой для пайки;
3. Экран, выполненный из алюминиевой фольги;
4. Полипропиленовая оболочка;

Экранированные витые пары пятой категории с волновым сопротивлением 100 Ом для сигнала синхронизации и сигналов данных. Экран каждой витой пары имеет внешнюю изоляцию и проволоку для пайки (дренажный проводник). Неэкранированная витая пара для сигналов SDA SCL. Отдельно идущие проводники для питания и управляющих сигналов.


Различия между DVI, DisplayPort и HDMI


HDMI ver. 1.4b: максимальное разрешение 3840х2160, поддержка передачи аудио сигнала, нет поддержки AMD FreeSync, нет поддержки NVidia G-Sync, есть поддержка > 24bpp, лицензионные отчисления 0,04 USD за единицу + фиксированный налог;

DisplayPort 1.2a: максимальное разрешение 3840х2160, поддержка передачи аудио сигнала, есть поддержка AMD FreeSync, есть поддержка NVidia G-Sync, есть поддержка > 24bpp, лицензионные отчисления 0,2 USD за единицу;

DualLink DVI: максимальное разрешение 2560x1600, нет поддержки передачи аудио сигнала, нет поддержки AMD FreeSync, нет поддержки NVidia G-Sync, есть поддержка > 24bpp, лицензионных отчислений нет;


Распиновка кабеля HDMI


Чтобы легче ориентироваться при распайке кабеля HDMI проводники имеют различные цвета. Поэтому для начала приведу расположение проводников по мере их возрастания от 1 до 19

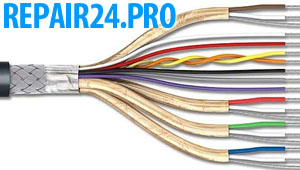

Цветовая маркировка проводников в разъеме HDMI


Назначение проводников в кабеле HDMI

Назначение проводников в HDMI

Для того, чтобы понять назначение и расположение проводников в кабеле HDMI, заглянем внутрь кабеля:

Группировка проводников в кабеле HDMI


Из рисунка видно, что кабель логически разделен на пять групп (A....E) из трех проводников и еще 4 проводника, находящиеся по центру, не сгруппированы. У каждой группы есть свое назначение и это очень важно при ремонте HDMI.

И, так рассмотрим каждую группу в отдельности.


Группа А:
Жила 1: TMDS Data2 + (белая)
Жила 2: TMDS Data2 (экран)
Жила 3: TMDS Data2 - (красный)

Группа B:
Жила 4: TMDS Data1 + (белый)
Жила 5: TMDS Data1 (экран)
Жила 6: TMDS Data1 - (зеленый)

Группа C:
Жила 7: TMDS Data0 + (белый)
Жила 8: TMDS Data0 (экран)
Жила 9: TMDS Data0 - (синий)

Группа D:
Жила 10: TMDS Clock + (белый)
Жила 11: TMDS Clock (экран)
Жила 12: TMDS Clock - (коричневый)

Группа E:
Жила 14: Utility/HEAC + (белый)
Жила 17: DDC/CEC земля / HEAC (экран)
Жила 19: Hot Plug Detect/HEAC Data+ (желтый)

Без группы:
Жила 13: CEC (белый)
Жила 15: SCL (оранжевый)
Жила 16: SDA (желтый)
Жила 18: +5V питание (красный)


На самом деле, может показаться, что при ремонте HDMI нет ничего сложного. На самом деле высокая плотность проводников сильно усложняет пайку и без сноровки, опыта и навыков пайки HDMI произвести качественно ремонт HDMI кабеля доволно сложно.
