Типы видеовыходов их достоинства и недостатки (RCA, S-Video, SCART)

С момента появления первых видеомагнитофонов, компьютеров остро встала задача с подключением этих устройств к имеющимся устройствам отображения. По-русски говоря, на тот момент все, что имелось у пользователей были телевизоры. А единственные входы, которые тогда были, это антенный. Поэтому умельцы начали изобретать и двигать в массы ВЧ-преобразователи, с помощью которых можно было подключить первые персональные компьютеры к телевизору.
Время на месте не стояло, ровно как и промышленность. Поэтому начали появляться всевозможные видеоинтерфейсы со своими плюсами и минусами. Некоторые уже начали отмирать, но чтобы иметь представление о типах видеовыходов и по возможности самому произвести ремонт видеовыхода (будь то ремонт HDMI, ремонт DVI, ремонт D-SUB) давайте рассмотрим какие они вообще были и есть.

И так, если мы посмотрим на тыльную сторону любого устройства видеоотображения (монитор, телевизор или проектор), то мы увидим иногда один выдеовход, иногда несколько сразу. Рассмотрим для этого заднюю панель проектора:


типы видеовыходов, ремонт видеовыходов, hdmi, dsub, dvi, scart, rca

Как мы видим на задней панели данного проектора имеется множество видеовыходов. Рассмотрим каждый в отдельности.

Композитное видео (композитный видеовход, композитный видеовыход)



Композитное видео, композитные разъемы, RCA Композитное видео, композитные выходы, выходы RCA

И так, композитное видео (не путать с компонентным видео) - это полный цветной аналоговый сигнал в исходной полосе частот, передаваемый без звукового сопровождения по одному кабелю. Был разработан в 1956 году для использования в потребительской электронике: видеомагнитофоны, лазерные диски, в 1970-1980е годы домашние компьютеры, в 1980е-1990е игровые приставки. Данный стандарт имеет максимальное разрешение 768х576, 27 Гц PAL. Для данного стандарта использовались разъемы RCA (живы и по сей день), BNC, антенный разъем и Mini-VGA.

Преимущества композитного видео: в процессе использования позволяет использовать один кабель, чем сильно упрощает подключение устройств.

Недостатки композитного видео: в силу того, что передача сигналов яркости и цветности происходит по одному кабелю, разделение их требуется в каждом устройстве. Это приводит к появлению взаимных помех, что очень сильно снижает качество видео. Именно поэтому данных вид соединения пригоден только для передачи сигнала в телевидении стандартной четкости.

Ремонт разъема RCA сводится к выбору нужного разъема по способу монтажа. Разъемы RCA по способу монтажа различаются на: RCA разъем для монтажа на панель, RCA разъем для плату и RCA разъем для монтажа на кабель.


RCA разъем для монтажа на панель  RCA разъем для плату  RCA разъем для монтажа на кабель

Наш сервисный центр выполняет ремонт любых видеовыходов и видеовходов. Менеджер с удовольствием проконсультирует Вас по телефону.

Видеовыход S-Video



Видеовыход S-Video, S-Video 4pin, S-Video 7pin Видеовыход S-Video

Интерфейс был разработан фирмой JVC в конце 1980-х годов для использования в полупрофессиональных видеосистемах S-VHS. Изначально разъем был 4-х пиновый и получил широкое применение и в других видеоформатах, в том числе и в цифровых. В настоящее время разъем S-Video применяется для вывода изображения с видеокарты компьютера, видеокамеры, игровой приставки на бытовой телевизор. Данный стандарт имеет максимальное разрешение 768х576, 27 Гц PAL.

Разновидности S-Video разъемов и их распиновка:

4PIN S-Video коннектор

4pin s-video


1 (GND) - Общий провод яркостного (Y) сигнала;
2 (GND) - Общий провод цветового (С) сигнала;
3 (Y) - Яркостный (Y) сигнал;
4 (C) - Цветовой (С) сигнал

7PIN S-Video коннектор

7PIN S-Video коннектор


Распиновка на видеокартах ATI:
1 - Общий провод яркостного (Y) сигнала;
2 - Общий провод яркостного (С) сигнала;
3 - Яркостный (Y) сигнал;
4 - Цветовой (С) сигнал;
5 - Общий провод композитного (V) «Видео» сигнала;
6 - Не задействован;
7 - Композитный сигнал (V) «Видео»;

На видеокартах nVidia:

1 - Общий провод яркостного (Y) сигнала;
2 - Общий провод яркостного (С) сигнала;
3 - Яркостный (Y) сигнал;
4 - Цветовой (С) сигнал или компонентный (PR) красный;
5 - Общий провод композитного (V) «Видео» сигнала;
6 - Композитный сигнал (V) «Видео» или компонентный (PB) синий;
7 - Не задействован;

На ноутбуках LG, продуктах Intel, Apple Power Macintosh 6100AV/7100AV/8100AV и Apple PowerBook:

1 - Общий провод яркостного (Y) сигнала;
2 - Общий провод яркостного (С) сигнала;
3 - Яркостный (Y) сигнал;
4 - Цветовой (С) сигнал или компонентный (PR) красный;
5 - Композитный сигнал (V) «Видео» или компонентный (PB) синий (для ноутбука LG); 6 - Общий провод композитного «Видео» сигнала (для ноутбука LG);
7 - Не задействован;

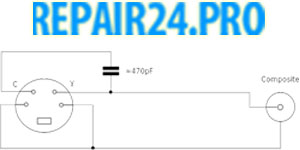

Схема переходника с S-Video на RCA:

Схема переходника с S-Video на RCA

Мы рады будем помочь Вам! Наш сервисный центр готов произвести замену или перепайку разъема S-Video как на кабеле, так и на панели и плате.

Интерфейс SCART

Кабель SCART  Разъем SCART

SCART (фр. Syndicat des Constructeurs d'Appareils, Radiorecepteurs et Televiseurs — «Объединение производителей радиоприёмников и телевизоров») — европейский стандарт для подключения мультимедийных устройств, таких как телевизор, видеомагнитофон, DVD-проигрыватель. Другие названия: Peritel, евроразъём, Euro-AV. Этот интерфейс был разработан в 1977 году, имеет аналоговый интерйефс, 21 pin и максимальное разрешение 768х576, 27 Гц PAL. Объединенный интерфейс для композитного видео, композитной синхронизации RGB, звука и S-video. Для выполнения ремонта этого интерфейса необходимо знать его распиновку.

Распиновка разъема SCART:

Распиновка SCART (мама)
1 - Выход правого звукового канала: размах сигнала 0,2-2В (0,5В эффективный), R<1kOm, цвет зеленый;
2 - Вход правого звукового канала: размах сигнала 0,2-2В (0,5В эффективный), R>10kOm, цвет красный;
3 - Выход левого звукового канала (или моно): размах сигнала 0,2-2В (0,5В эффективный), R<1kOm, цвет серный;
4 - Общая «земля» для звуковых каналов;
5 - «Земля» для синего сигнала;
6 - Вход левого звукового канала (или моно): размах сигнала 0,2-2В (0,5В эффективный), R>10kOm, цвет белый;
7 - Вход синего сигнала B: размах сигнала 0,7В, R=75Om;
8 - U перекл. AV-TV(16:9): 0~2В (лог"0")→TV, 9.5~12В (лог"1")→AV, вход: R>10кОм, выход: R<1кОм;
9 - «Земля» для зелёного сигнала;
10 - Синхросигнал (Data 2);
11 - Вход зелёного сигнала G: размах сигнала 0,7В, R=75Om;
12 - Data2 I2C;
13 - «Земля» для красного сигнала / Общий C-канала S-Video;
14 - Data/Clock I2C, общий;
15 - Вход/выход красного сигнала R / C-канал S-Video: размах сигнала 0,7В, R=75Om;
16 - U перекл. TV-RGB (FastSwitch): 1~3В (лог"1")→RGB, 0~0.4В (лог"0")→TV, R=75Om;
17 - Video, общий / Общий Y-канала S-Video;
18 - U перекл., общий для контакта 16;
19 - Выход композитного видеосигнала / Выход Y-канала S-Video: размах сигнала 0,7В, R=75Om, цвет синий;
20 - Вход композитного видеосигнала / Вход Y-канала S-Video: размах сигнала 0,7В, R=75Om, цвет желтый;
21 - Заземление корпуса;

Замена разъема SCART (перепайка SCART) имеет свои сложности. Поэтому просьба о своих запросах звонить напрямую в наш сервисный центр или писать по электронной почте.
