Полезная информация

Основные поломки видеокарт

Перед тем, как приступить к рассмотрению неисправностей видеокарты, а так же методам ремонта видеокарты, рассмотрим для начала из чего она состоит.

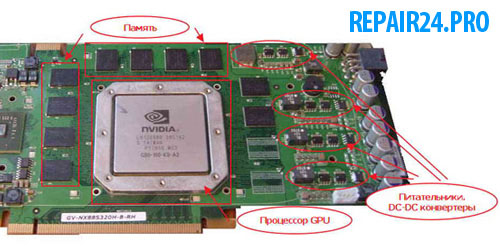

Основные элементы видеокарты

Основными элементами любой видеокарты, в первую очередь являются: графический процессор (GPU), память (RAM), и питатели (DC-DC преобразователи, иногда вместо них, особенно на старых видеокартах) стоят линейные стабилизаторы). Питатели обеспечивают необходимое напряжение питания для памяти и графического процессора. Выход из строя тех или иных элементов видеокарты требуют соответствующего ремонта видеокарты. Рассмотрим далее типичные поломки и методы ремонта видеокарты.

Видеокарта не определяется материнской платой

Причина №1
Выход из строя питателей.

РЕШЕНИЕ: Диагностика системы питания видеокарты. Для ремонта видеокарты необходимо прозвонить элементы в системе питания. Возможно вышел из строя DC-DC конвертер.

Причина №2
Выход из строя BIOS видеокарты.

РЕШЕНИЕ: Технология прошивки BIOS видеокарт довольна проста. Мало того, в сети Интернет довольно много ресурсов, посвященных тематике ремонта видеокарт, в том числе и прошивке BIOS видеокарт. Обычно BIOS видеокарты слетает исключительно после неудачных экспериментов перепрошивки.

Причина №3
Выход из строя графического процессора (GPU)

РЕШЕНИЕ: Чтобы получить, хоть какое-то подтверждение тому, что графический процессор жив или умер, необходимо замерить с помощью мультиметра, сопротивление кристалла GPU на землю. Нормальным является сопротивление 3-10 Ом. Если сопротивление графического процессора нулевое, то с большой вероятностью можно судить о его выходе из строя. В таком случае ремонт видеокарты сводится к замене графического процессора.

Видеокарта зависает, гаснет монитор, изображение с артефактами (искажение изображения)

Причина №1

Видеокарта может зависать либо постоянно, либо периодически. Артефакты изображения появляются исключительно при некорректной обработке графическим процессором данных. Причин, как всегда, может быть несколько: от микротрещин в монтаже компонентов, до сбоев в системе питания видеокарты.

РЕШЕНИЕ:
- Полосы (вертикальные или горизонтальные), точки, квадратики, «шахматы» — это признак нарушения BGA монтажа. Четыре и более вертикальных пунктирных линий. Если проблема с BGA монтажом графического процессора, то при нагреве видеокарты происходит разрыв контактов, и как следствие видеокарта перестает работать. Лечится довольно просто! Необходимо прогреть видеокарту до температуры плавления бессвинцового припоя. Температура плавления большинства бессвинцовых припоев лежит в интервале 200 – 250 C. Есть и такие, температура плавления которых ниже 180 С.
- Если же прогрев не помогает, то скорее всего придется делать реболлинг графического процессора. В данном вопросе поможет только паяльная станция с нижним подогревом. Хотя чаще всего при нарушении работы GPU сгорает конвейер. В данном случае графический процессор подлежит замене.
- Помимо реболлинга главное помнить о правильном питании. Осциллограф и мультиметр Вам в помощь.
- Нарушение работы памяти NVRAM или выход из строя одной из микросхем памяти. Возможные причины - это выход из строя одной из микросхем памяти. Диагностировать данную поломку крайне сложно. Выявляется только последовательным перебором всех микросхем NVRAM.
- Выход из строя кварцевого генератора

Перегревается плата видео карты

Причина №1
Первой и самой примитивной причиной, по которой видеокарта греется - это плохо работающая система охлаждения.
РЕШЕНИЕ: Сделать профилактику системы охлаждения.

Причина №2
Если профилактика не спасла, но видеокарта работает, то скорее всего (при исправности остальных компонентов) это некорректная работа самого графического процессора.
РЕШЕНИЕ: Скорее всего дело в неисправности системы питания видеокарты. Из школьного курса электротехники, известно, что со временем характеристики конденсаторов меняются (ухудшаются). Замена их на новые способна решить вопрос с подачей правильных напряжений (примерно от 1-1,3В и 1,5-2В). Так же влиять на рабочее напряжение могут DC-DC конвертеры, как памяти, так и процессора. Помимо рабочего напряжения большую роль играет чистота выходного напряжения. В данном случае Вам поможет осциллограф. Самой распространенной причиной искажений напряжения питания являются полевые транзисторы (MOSFET). Реже выходят из строя ШИМ-контроллеры (контроллер Широтно-Импульсной Модуляции).

Как Вы видите поломки хотя на первый взгляд и простые, зато ремонт видеокарт может быть довольно сложным. Наш сервисный центр специализируется на ремонте видеокарт любой степени сложности. Чтобы ознакомиться со стоимостью ремонта видеокарт перейдите в соответствующую категорию: Ремонт видеокарт
Выберете производителя и модель своей видеокарты. Если по каким-то причинам Вы не смогли найти свою видеокарту, пожалуйста, свяжитесь с нашим менеджером. Он проконсультирует Вас по всем вопросам, связанным с ремонтом видеокарт.
